Не бывает правильных цен, но бывают правильные договорённости…

КОНТРАКТНОЕ ПРОИЗВОДСТВО
ЭЛЕКТРОНИКИ

Мы предлагаем выводной и SMD монтаж печатных плат, разделку проводов и вязку жгутов, различные варианты сборки электронных модулей, а также поставку электронных комплектующих.
Мы окажем комплексные услуги и сократим Ваши затраты на изделие.

Наши компетенции

  • Выводной (ТНТ/DIP) монтаж печатных плат
    Ручная пайка осуществляется с использованием современных паяльных станций. При больших объёмах возможна пайка волной.
  • Автоматизированный SMD монтаж печатных плат
    Монтаж поверхностно-монтируемых компонентов осуществляется на автоматизированном оборудовании средней производительности с высокой точностью.
  • Ручной монтаж SMD
    Установка ЭК осуществляется с помощью ручного манипулятора, а пайка в конвекционной печи для оплавления припоя.
  • Поставка электронных комплектующих
    В 90% случаев цены на электронные комплектующие, которые мы предлагаем нашим Заказчикам, заметно ниже. При этом важно, что поставка нами комплектации часто решает проблему обрезков лент с пассивной комплектацией.
  • Резка и зачистка проводов\кабелей
    Возможна резка проводов с различными вариантами зачистки концов и их лужение. Также возможна зачистка экранированных проводов. Станок для резки и зачистки Komax Kappa 235
  • Вязка жгутов
    У нас есть практический опыт изготовления внутриблочных жгутов, как с использованием нити, так и с использованием пластиковых стяжек.
  • Сборка и тестирование готовой продукции
    Вся цепочка включает: финишную сборку, запись программ, тестирование, контроль ОТК, маркировку, упаковку и т.п.
    Механические работы: монтаж различного крепежа и установочных элементов; сверление отверстий, резку радиаторов и других деталей и материалов
  • Трассировка печатных плат
    Разработка с нуля печатных плат для цифровой и аналоговой аппаратуры. Доработка имеющихся у Заказчиков проектов.
  • Разработка и "Обратный дизайн" электронных устройств
    Возможен редизайн устройств с использованием рентгена для получения топологии внутренних слоёв ПП.
Основные требования из IPC-SM-782

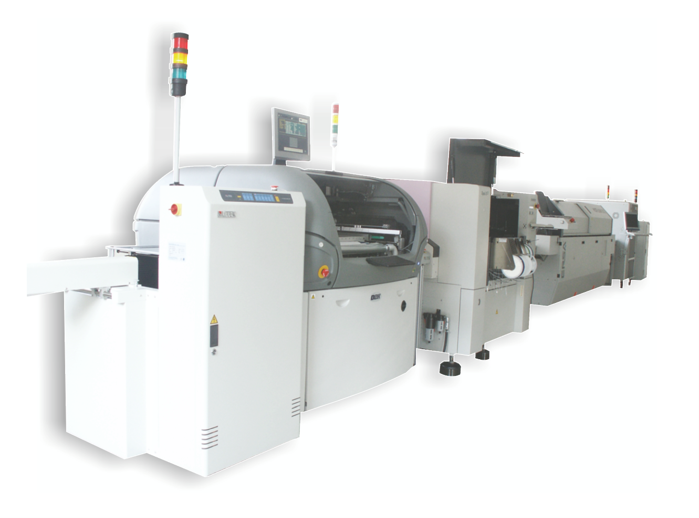

Линия SMT монтажа
Участок серийной сборки
Opal-X II SF (8-ми головочный автомат установки ПМИ)
Максимальная производительность: 17700 компонентов в час
Максимальный размер печатной платы 460х440 мм
Макс. количество питателей: 100 (из ленты 8мм)
Устанавливаемые компоненты:
  • 0603 (0402 по запросу)
  • PLCC с макс. размерами 45х45мм
  • QFP макс. размеры 45х45мм шаг выводов до 0,5мм
  • QFP размеры 20х20мм шаг выводов до 0,4мм
  • BGA, mBGA, CSP размер 6x6мм - 45x45mm
  • Мин. шаг шариковых выводов до 0,5мм
  • Мин. диаметр шариковых выводов до 0,3мм
DEK HORIZON 03I (Автомат трафаретной печати)
  • Максимальный размер печатной платы 508х508 мм
  • Область печати 500х498 мм
  • Время цикла 14 сек
  • Контроль ПП: проверка количества паяльной пасты
  • Программируемый очиститель трафарета снизу 400м
  • Адаптер трафарета (VectorFrame):
внешний размер [шxд]: 736x736мм
внутренний размер [шxд]: 508x508мм

Hotflow 2/12 (Конвекционная система пайки оплавлением)
Передовая система MULTI-JET, обеспечивающая уникальный равномерный прогрев всей платы
Система контроля конденсата в зоне охлаждения
Мин./макс. ширина печатной платы 50 - 500мм
Макс. верхний/нижний зазор над/под ПП 35/25мм
Общая длина рабочих зон 2450мм:
  • 1650мм длина зон нагрева
  • 800мм длина зон активного охлаждения

Базовые цены

Как мы написали на обложке нашего сайта - "Не бывает правильных цен, но бывают правильные договорённости".
Цены в этом разделе даны для ориентира, а мы с Вами можем договориться и на других условиях!

Перечень работ

Образцы

до 1.000 паек

Мелкая серия

до 20.000 паек

Серия I

до 200.000 паек

Серия II

до 1.000.000 паек

DIP монтаж

7,0 руб/пайка

5,5 руб/пайка

4,5 руб/пайка

3,5 руб/пайка

SMD монтаж

5,0 руб/пайка

2,0 руб/пайка

1,3 руб/пайка

0,9 руб/пайка

Нормо-час

2500 руб/час

1800 руб/час

1500 руб/час

1200 руб/час

Монтаж кабелей и проводов

6000-9000 руб./1000 паек с учётом зачистки и пайки

Трафарет

Стальной трафарет 600х600мм (лазер) – от 40 у.е. + 0,06 у.е. /апертура

Стальной трафарет 270х350мм (лазер) – от 20 у.е. + 0,06 у.е. /апертура

Доработка трассировки ПП

от 5000 руб

Основные цены приведены в рублях с учетом НДС 22%.


  • При объеме заказа более 1,0 млн. SMT паек - цена 840 руб. за 1000 паек, при заказе более 2 млн. паек - цена 630 руб. за 1000 паек.
  • Цены DIP монтажа указаны для ручного варианта работ. При объеме заказа одного вида плат более 0,5 млн. DIP паек с использованием установки пайки «Волной» - цена 2500 руб. за 1000 паек.
  • Наценка 10% при двухстороннем SMD монтаже. Наценка при предоставлении Заказчиком комплектации в обрезках лент – от 10 до 30%.
  • Стоимость нормо-часа указана для ориентировочного расчёта механических работ и сборки. Более точно расчёт производится после получения документации и образца изделия.

Организационные вопросы

  • Модели сотрудничества

    • электронные компоненты, платы, трафарет для монтажа закупаются нами
    • электронные компоненты, платы - давальческие
    • любые смешанные варианты: часть давальческое, часть закупается нами
  • Сроки работ

    • от 2-х дней при наличии комплектации и трафарета
    • от 5-ти дней при необходимости заказа комплектации/печатных плат
    • от 3-х дней при необходимости заказа трафарета
  • Доставка

    • забор давальческих материалов по г. Москва: бесплатно при заказе монтажных работ от 20 тыс. руб., срок 1-2 р.д.
    • доставка плат/компонентов по г. Москва: бесплатно при заказе монтажных работ от 20 тыс. руб., срок 1-2 р.д.
    • забор и доставка по России: есть, стоимость и срок определяются выбранной транспортной компанией
Часто задаваемые вопросы
Примеры нашей работы
Учитывая вопрос интеллектуальной собственности, мы показываем в этом разделе только ограниченный спектр изделий.

Наши преимущества

  • Отличные цены
    Мы указываем на сайте честные цены не пользуясь маркетинговыми хитростями. Просто проверьте сами....
  • Удобное расположение нашего производства
    Мы находимся рядом с ТТК в начале Варшавского шоссе, что максимально упрощает логистику и взаимодействие с Заказчиками.
  • Многолетний опыт
    Наши специалисты обладают многолетним опытом в области радиомонтажных работ и сборки электронных изделий.
  • Современные технологии
    Мы используем современные технологии и оборудование для обеспечения высокого качества продукции.
  • Доверительные отношения с Заказчиками
    Наши Заказчики в любое время могут на месте посмотреть на процессы сборки своей продукции непосредственно на нашем производстве
